HDP 填不满,别急着加功率——一个一线工艺人的排查经验

做 HDP-CVD 间隙填充的人大概都有过这种经历:STI 沟槽填出来一个 void,第一反应冲到腔体前面问"Dep 功率是不是不够?把功率加上去,膜长得快一点不就填满了?"

结果功率加上去,void 没小,反而更大,wafer 又报废了一摞。

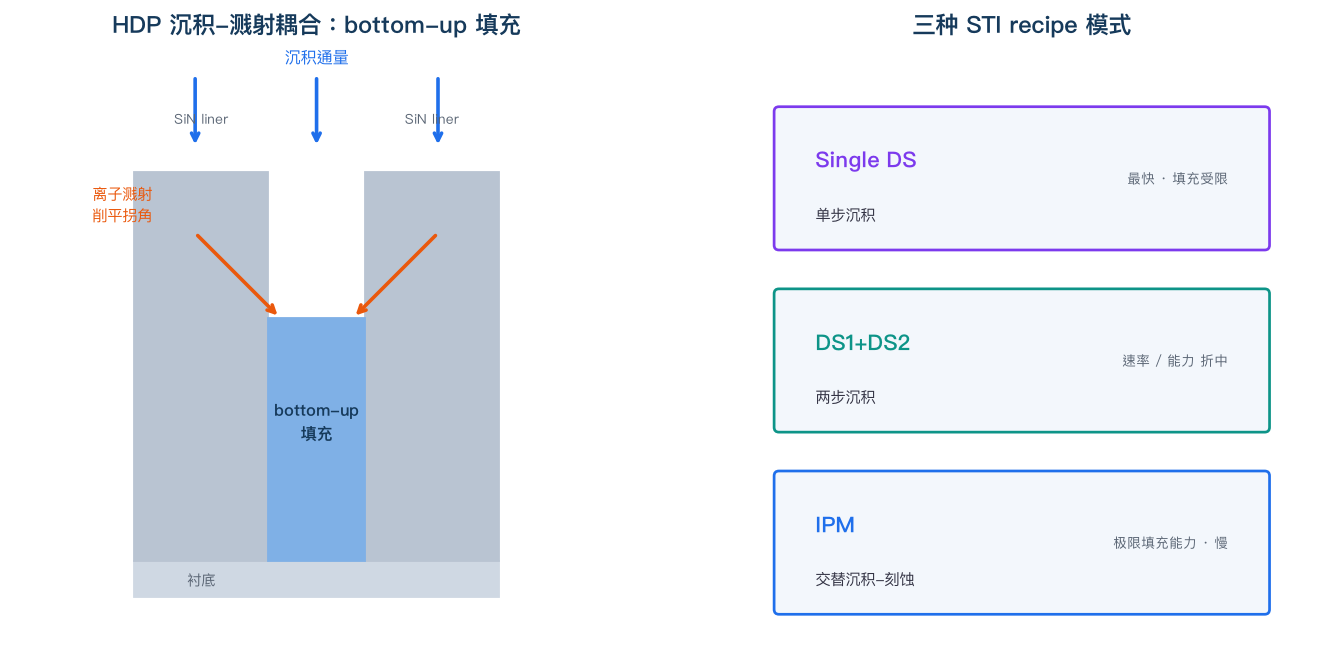

HDP-CVD 沉积-溅射耦合间隙填充机理示意

为什么加功率没用

我跟你说个反直觉的事:HDP 填得满不满,关键不在沉积,在溅射。HDP 的独门机制是"边填边削"——等离子体内同时存在沉积组分和 Ar⁺/He⁺ 离子轰击,沉积把沟槽往里填,溅射把突出来的拐角削平,两者耦合才长出 bottom-up 的形貌,避免表面先封口留下 void 或 keyhole。

你只加 Dep 功率,等于只把"填"那一侧推猛了,溅射没跟上,表面封口更快,void 反而被锁死在底部。调 HDP,调的是沉积-溅射的平衡,不是单边的沉积速率。

真正要盯的是溅射比窗口

实际工艺里 Dep 功率往往先固定(比如 9.5),真正能调的是 Etch 功率,它决定溅射比。这里有个甜区:溅射比太小,拐角削不动,表面先封口 → void;溅射比太大,把 SiN liner 连同底部一起削薄,应力开裂、隔离失效跟着来。具体甜区在哪个区间、怎么看 sheet resistance 和形貌判窗口?完整资料里有坐标图。

还有个更隐蔽的点:同样的 recipe,换个沟槽深宽比(AR)形貌天差地别。AR 高一点,bottom-up 的"起步"就更难,需要把 Hat Growth(在 SiN liner 顶先长一顶"帽子"护住 liner)的时机掐准——早了压应力,晚了 liner 已经被削穿。

三种 STI recipe 模式怎么选

填充能力最强的是 IPM(交替沉积-刻蚀),一层层"填一点、削一点",极限填充能力最高,代价是慢;DS1+DS2 两步沉积是速率和能力的折中,量产常用;Single DS 单步一步到位,速度最快、维护最简单,但填充能力受限,只适合没那么极端的形貌。选哪个,看你的 AR 和 throughput 预算——不是越"强"越好。

这些我都写进了完整的 HDP 工艺手册里:三种 recipe 的参数写法、Dep/Etch 窗口坐标、Hat 形貌的机理图、溅射比甜区,以及三张一线产线真实调试图谱(气压/SRF/温度、H₂ 流量对 bottom-up 与 hat growth 的影响、离子质量对溅射产率的影响)。

调 HDP 不是背 recipe

把 HDP 调稳,值钱的能力不是记住某套 recipe,而是能读"沉积-溅射-形貌-应力"四本账的联动:看到 void 能判断是溅射比偏低还是 AR 超纲;看到 liner 削薄能判断是 Etch 过高还是 Hat 时机错;看到应力翻车能判断是溅射损伤还是退火条件。这些联动怎么读、怎么建立排查顺序——完整版在站上。

一句话总结:HDP 填不满别急着加功率。先看溅射比窗口、Hat 时机和 AR 是否超纲——根因多半在"边填边削"的平衡,不在沉积速率。调 HDP 的功力不在背 recipe,而在读"四本账"的联动。完整工艺手册(含 recipe 参数、窗口坐标、Hat 机理图、3 张产线案例)在「收费资料」页获取。
